案例背景

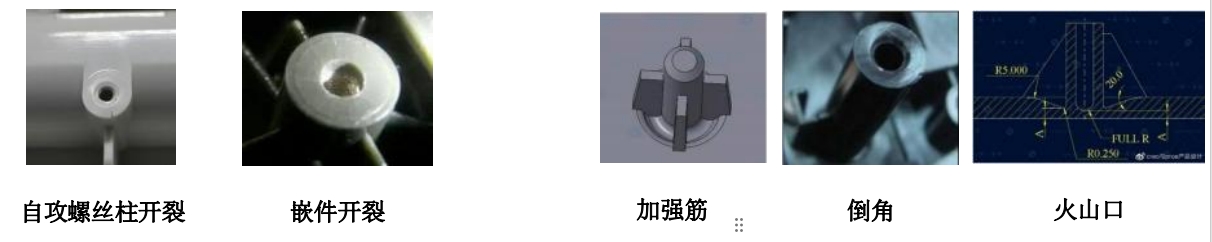

螺丝柱/嵌件开裂：螺丝柱和嵌件是塑胶件装配紧固的必要部件 ，几乎所有装配外壳类制件都有自攻螺丝、 嵌件螺母等装配结构 ，螺丝柱开裂是各大塑料零部件厂商总会碰到的问题 ，例如：打入螺丝后开裂、嵌件 注塑后开裂、打入后不开裂 ，放了一段时间后开裂等 ，开裂导致产品装配失效是很严重的问题 ，产品寿命 缩减、应用风险大幅上升 ，基于此 ，拥有合适的解决方案尤其重要。
现有解决手段：调整自攻螺丝尺寸或选择塑料件装配专用螺丝；改善模具结构 ，在原有结构上增加加强筋、 倒角、火山口等结构；避免涂覆防锈油或润滑油避免对塑料基材腐蚀；提前将嵌件螺母加热后嵌入。这些 手段在客户原来生产的基础上增加成本和工序 ，耽误进度。
主要挑战
选材方案

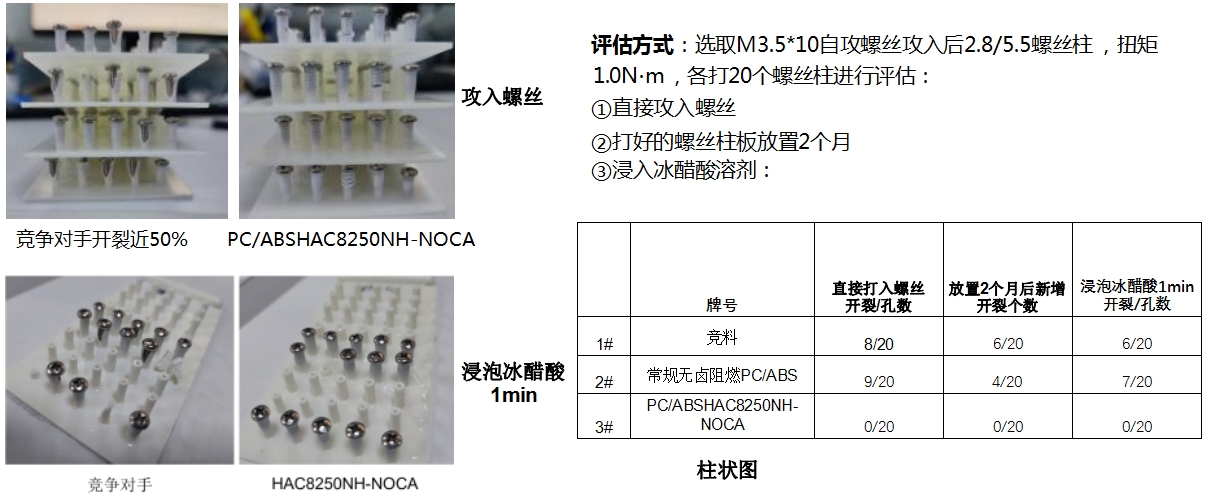

螺丝孔开裂场景一 ：无化学品接触 ，应力导致的螺丝孔开裂
锦湖日丽通过特殊改性开发了耐螺丝柱开裂的无卤阻燃PC/ABSHAC8250NH-NOCA ，有效规避了无卤阻燃PC/ABS的螺丝
柱由于材料性能不足、 内应力等导致的螺丝柱开裂问题

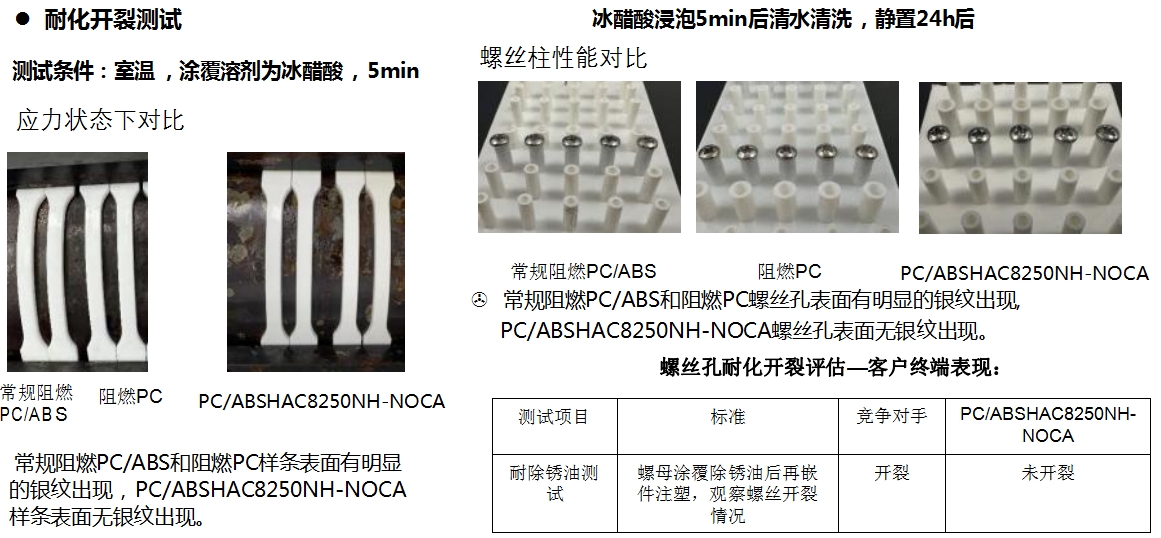

螺丝孔开裂场景二:化学品(除锈油、清洗剂等)接触导致的螺丝孔开裂
锦湖日丽针对客户螺丝柱装配遇到的问题可提供一系列解决方案：
耐螺丝柱开裂专业材料设计；
螺丝柱结构设计方案建议；
紧固螺丝型号选择建议；
攻丝扭矩选择建议；
提供不同规格螺丝柱和螺丝的扭矩匹配情况测试；
… …
Copyright © 2023 上海锦湖日丽塑料有限公司版权所有
返回
