当前位置:首页 信息中心 技术文章

如何改善电镀镭雕按钮镀层脱落问题

作者:admin    添加时间:2015-01-22 04:00:25    浏览量:8239

如何实现想要电镀的地方可以电镀,不要电镀的地方镀不上?电镀镭雕工艺可以完美实现。

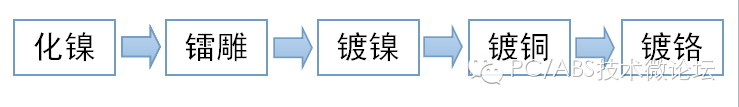

图1. 电镀镭雕工艺



现如今,电镀镭雕工艺被广泛应用于按钮制件上。电镀镭雕按键工艺(如图1),镭雕去掉镍层,而使表面不再导电,后续部分不会上镀,所以再次电镀不会将上面镭雕图形或字符覆盖。此工艺虽好,但存在一个行业难题——电镀后的尖角位置易出现镀层脱落问题。如图2所示。



图2. 电镀镭雕按键外观缺陷



据小编了解,厂家通常的做法是改变电镀工艺条件或更改镭射功率,但这些方法对于改善按键外观缺陷效果不明显。经试验验证,最行之有效的方法是提高材料镀层剥离力



高镀层剥离力材料可以有效解决掉电镀镭雕按键工艺出现的尖角位置镀层脱落问题。在受到镭雕工艺影响下,镀层剥离力会有一定程度的下降,特别在尖角位置,但依然能处于一个正常偏上的水平,以通过一系列电镀实验并保证镀层无脱落。一般地,欧美材料PC/ABS的电镀结合力在4N.cm-1左右,而目前在市面上,已经有PC/ABS材料的电镀结合力达到8 N.cm-1以上。如此高的镀层剥离力,完美解决了被雕刻掉的尖角位置易出现镀层脱落问题,保证了电镀镭雕按键的高良品率。





图3.电镀级PC/ABS镀层剥离力



由于按钮制品较小,无法在制品上测试镀层结合力,只能通过高低温冷热循环实验和橡皮擦测试检验,但即使这种测试通过后,也会在用户使用时发生尖角镀层脱离的问题,影响用户体验。之前,某知名德系车一键启动按钮在进行冷热循环实验时,总发生字母尖角位置镀层脱落问题。苦于这样的技术难题,该车企后与材料厂及电镀厂一起成立攻坚项目组,通过系统研究,高镀层剥离力材料方案成功解决了此问题,如表1所示。





表1.冷热循环实验系统研究方案



#

传统电镀级PC/ABS+正常电镀工艺

传统电镀级PC/ABS+不同电镀工艺

创新电镀级PC/ABS+正常电镀工艺

冷热循环实验

NG

NG

OK



图4.某德系车一键启动按钮



结语:由于电镀镭雕按键制品较小,无法测试镀层结合力,只能通过高低温冷热循环实验和橡皮擦测试检测,但即使这种检测通过后,也会在消费者使用过程中发生尖角镀层脱落问题,影响消费者体验。经实践证明,提高材料镀层结合力方案可有效解决按键尖角镀层脱落问题。



欢迎大家一起讨论更多关于塑料件镀层脱落问题!
